随着国内引调水工程、输配水工程、城乡供排水工程的大量建设,水锤危害已越来越成为工程建设和运行中备受关注的重大问题。长距离供水管道需要一套管线水锤及漏损监测系统,简称管道泄漏监测系统,能够实时在线监测供水管道的爆管或漏损事件,它是基于现场高频压力传感器和时钟同步技术,水听器侦听传感技术来监测爆管漏损,实现30米的爆管定位精度。下面由我来简述下长距离供水管道泄漏监测系统安装说明,供大家参考!
高频压力传感器和水听器沿主管道800-1200米安装间距(根据维修井的间距适当调整),安装于排气阀之中,安装在排气阀内的水听器安装结构与排气阀的结构尺寸匹配设计。如果阀室内部有两个阀,每个阀室需要2套水听器装置,可通过一套供电系统进行供电,通过一套无线采集设备RTU进行数据传输。
高频压力传感器和水听器采集与传输终端(RTU)放置在就地控制箱内,就地控制箱满足现场-20℃环境条件,安装在空旷地带。
风光互补供电系统采用立杆安装,并将蓄电池安装在防水电气箱内。
应用服务器及工控机等硬件设备设置在数据中心,通过无线网络与高频压力传感器和水听器通讯。

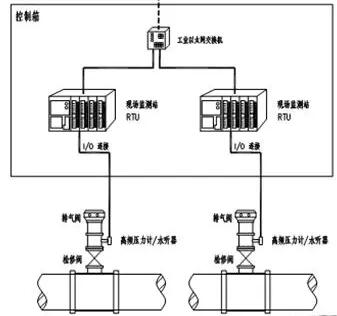

管道泄漏监测系统安装说明示意图
其他安装说明可以相互交流沟通,提供详细的安装方案供相关设计单位做参考,欢迎大家交流!
